Konfigurasi Routing EIGRP
Assalamualaikum wr,wb apa kabar folks? hehe semoga baik-baik aja yhaa, Setelah kemarin kita telah mempelajari dynamic routing, Kali ini kita akan membuat konfigurasi nya,
Bahan-bahan yang digunakan :
- 4 buah router 2811
- 4 buah switch 2960
- 8 buah pc client
Disini saya membuat topologi seperti berikut.
1. Setelah kita membuat topologi seperti berikut,Kita akan menggunakan kabel serial tambahkan port serial ke masing-masing router.
Matikan mesin kemudian cari WIC-2T lalu letakan disana.
Lakukan ke semua router.
2. Hubungkan kabel serial ke semua router,
3. Konfigurasi pada Router, Masukan IP Add dan sesuaikan dengan Interfaces nya.
Konfigurasi pada R-1
Konfigurasi pada R-2
Konfigurasi pada R-3
Konfigurasi pada R-4

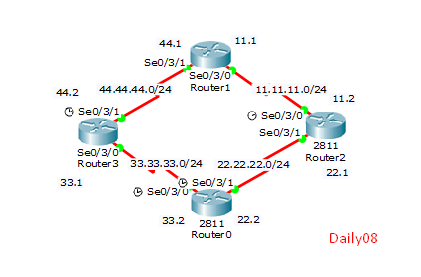

Setelah semua Router di Konfigurasi maka akan seperti berikut.
4. Setelah semua router dikonfigurasi maka tahap selanjutnya adalah menghubungkan kabel dari switch ke router dan juga ke client.
5. Setelah semua kabel saling terhubung,kita akan trunk semua switch ke router.
Trunk dari switch ke router.
Kemudian no sh (no shutdown) dari router.
Lakukan ke semua Switch dan Router.
Setelah semuda di trunk dan no sh maka tampilan akan seperti berikut.
6. Masukan IP Gateway di Router.
Lakukan ke semua Router.
7. Routing EIGRP, Ingat masukan ID EIGRP (ID Harus sama antar Router) lalu NETWORK Router dan juga GATEWAY, serta jangan lupa no auto-summary
Konfigurasi Routing pada R-1
Konfigurasi Routing pada R-2
Konfigurasi Routing pada R-3
Konfigurasi Routing pada R-4
8. Terakhir kita akan membuat IP DHCP untuk client. Unruk IP DHCP kita perlu memasukan Network dan juga Default-router (Gateway).
Konfigurasi IP DHCP di R-1
Konfigurasi IP DHCP di R-2
Konfigurasi IP DHCP di R-3
Konfigurasi IP DHCP di R-4
9. Setelah semua Router telah memberikan IP DHCP nya maka kita cek di client cara nya adalah klik pada client >Dekstop>IP Configuration.
Jika semua client sudah mendapatkan IP DHCP maka tinggal kita uji ping.
10.Lakukan uji PING di client.
Pengujian sesama Network.
Pengujian antar Network.
Jika semua dapat PING dan SUCCESFULL maka berhasil.
Mungkin sekian dulu materi kita kali ini kalau mau ada yangditanya bisa tulis di comment section ya.
Wassalamualaikum wr,wb
